射流泵设计

左键：旋转；中键：平移；滚轮：缩放

次浏览

文丘里管应用设计

应用编号：

应用版本：

基本应用

温馨提示：

1.输入参数时请认真查看参数值范围；2.提交参数请认真审核参数正确性

项目作者:

管理员

地址：浙江省宁波市

公司：宁波至高点工业设计有限公司

关注

私信他

关于：

该应用作者为极坐标网管理员：宁波至高点工业设计有限公司技术团队。

序号	参数名
1.	基准内径（mm）	[120,180]	参数演示
2.	内径比率01	[0.4,0.7]	参数演示
3.	内径比率02	[0.3,0.5]	参数演示
4.	内径比率03	[0.8,1.2]	参数演示
5.	内径比率04	[0.5,0.95]	参数演示
6.	侧管高度（mm）	[100,160]	参数演示
7.	长度段1（mm）	[45,55]	参数演示
8.	长度段2（mm）	[350,410]	参数演示
9.	长度段3（mm）	[130,150]	参数演示
10.	长度段4（mm）	[10,15]	参数演示
11.	长度段5（mm）	[4,7]	参数演示
12.	长度段6（mm）	[100,150]	参数演示
13.	长度段7（mm）	[45,55]	参数演示
14.	侧管位置比率	[0.01,0.99]	参数演示
15.	间距尺寸1（mm）	[4,7]	参数演示
16.	间距尺寸2（mm）	[20,30]	参数演示
17.	间距尺寸3（mm）	[7,20]	参数演示

文丘里管由于文丘里效应的存在，会在收缩位置产生低压并形成吸附作用，从而被广泛应用于各种行业各种介质的流量测量、控制、调节，以及多项或单相流动的引流等。

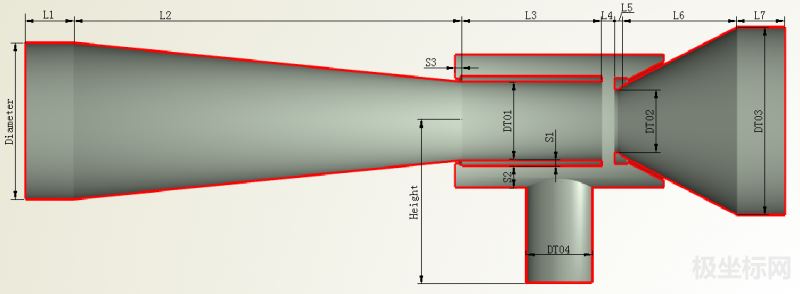

本应用设计了一种全参数化的引流文丘里管，图中右侧为主进气口，下方为引气口。模型内径以出口直径为基准，按比例变化，另外入口段，收缩段、引流段，混合段长度以及侧管位置，都有可以调节的参数。使用该参数化模型变形后的模型，可以采用CFD工具进行计算流体力学仿真计算，得到引流量等分析结果，最终可以得到吸气量较大的文丘里管模型。
