混流风机

左键：旋转；中键：平移；滚轮：缩放

次浏览

应用编号：

应用版本：

基本应用

温馨提示：

1.输入参数时请认真查看参数值范围； 2.提交参数请认真审核参数正确性；

项目作者:

管理员

地址：浙江省宁波市

公司：宁波至高点工业设计有限公司

关注

私信他

关于：

该应用作者为极坐标网管理员：宁波至高点工业设计有限公司技术团队。

序号	参数名		默认值
1.	叶片入口角（°）	[20,70]				参数演示
2.	叶片出口角（°）	[30,80]				参数演示
3.	叶片包角（°）	[20,80]				参数演示
4.	叶片尾缘厚度（mm）	[3,6]				参数演示
5.	叶片前缘厚度（mm）	[2,5]				参数演示
6.	叶片入口端底部夹角（°）	[0,30]				参数演示
7.	叶片入口端顶部夹角（°）	[40,90]				参数演示
8.	叶片起始端厚度位置	[0.02,0.05]				参数演示

混流风机是介于轴流风机和离心风机之间的风机，混流风机的叶轮让空气既做离心运动又做轴向运动，壳内空气的运动混合了轴流与离心两种运动形式，所以叫“混流”。混流（斜流）风机，风压系数比轴流风机高，流量系数比离心风机大，填补了轴流风机和离心风机之间的空白。

使用CAESES创建该混流风机叶轮，主要对叶片结构进行变形，比如叶片入口角、出口角、包角、厚度、位置等，参数变化得到的不同模型，可以用于气动特性分析，寻求一个最优性能的斜流风扇叶轮，有助于斜流风扇叶轮结构的最终设计。

计算工况为：转子转速2800RPM，质量流进口条件设为 2kg/s；计算结果：出口平均速度64.7m/s

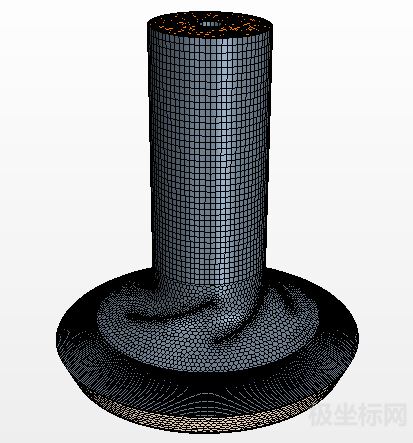

网格：

流线分布：

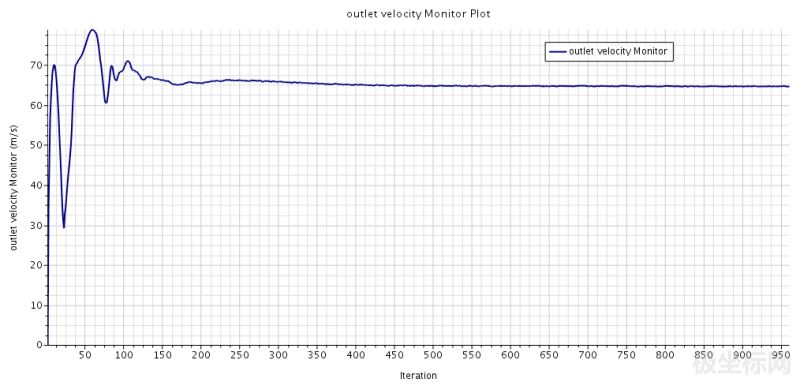

出口平均速度监视器：
