径流风扇

左键：旋转；中键：平移；滚轮：缩放

次浏览

应用编号：

应用版本：

基本应用

温馨提示：

1.输入参数时请认真查看参数值范围； 2.提交参数请认真审核参数正确性；

项目作者:

管理员

地址：浙江省宁波市

公司：宁波至高点工业设计有限公司

关注

私信他

关于：

该应用作者为极坐标网管理员：宁波至高点工业设计有限公司技术团队。

序号	参数名
1.	叶片厚度（mm）	[1,4]	参数演示
2.	叶片出口形状	[0.1,0.5]	参数演示
3.	叶片入口形状	[0.3,0.5]	参数演示
4.	叶片数量	[4,9]	参数演示
5.	底面内侧高度（mm）	[8,17]	参数演示
6.	出口高度（mm）	[90,110]	参数演示
7.	顶面圆角值（mm）	[10,18]	参数演示

径流风机吹出的的风向，是垂直于扇叶轴的，其工作原理是靠离心力，将动能转换为势能，利用高速旋转的叶轮将气体加速，然后减速、改变流向，使动能转换成势能（压力），所以也叫做离心风机。在单级离心风机中，气体从轴向进入叶轮，气体流经叶轮时改变成径向，然后进入扩压器。在扩压器中，气体改变了流动方向并且管道断面面积增大使气流减速，这种减速作用将动能转换成压力能。离心风机作为工业的重要配套设备，主要应用于电力、水泥、石油化工、煤炭、矿山和环保等领域。

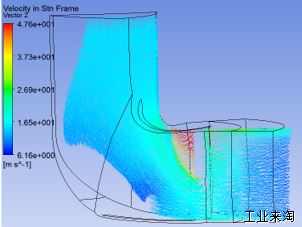

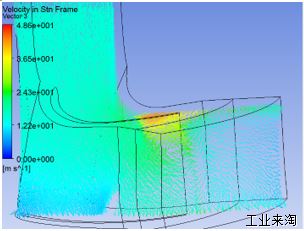

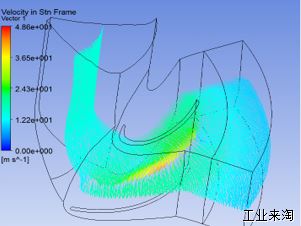

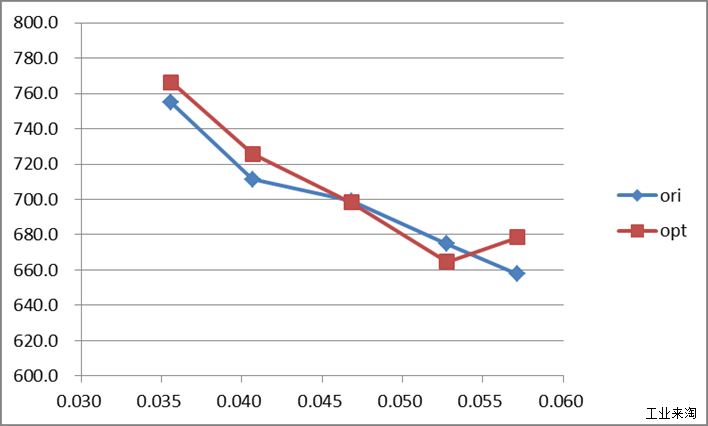

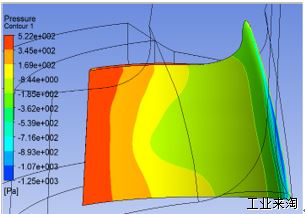

离心风机由于气体流速较低，压力变化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。本应用使用CAESES对离心风机叶轮结构进行设计，能够改变叶轮流道的形状、高度以及叶片的形状、厚度、数量等。使用变种模型进行气体动力学分析，可以得到不同结构下叶轮的性能，为叶轮的选型提供帮助。
