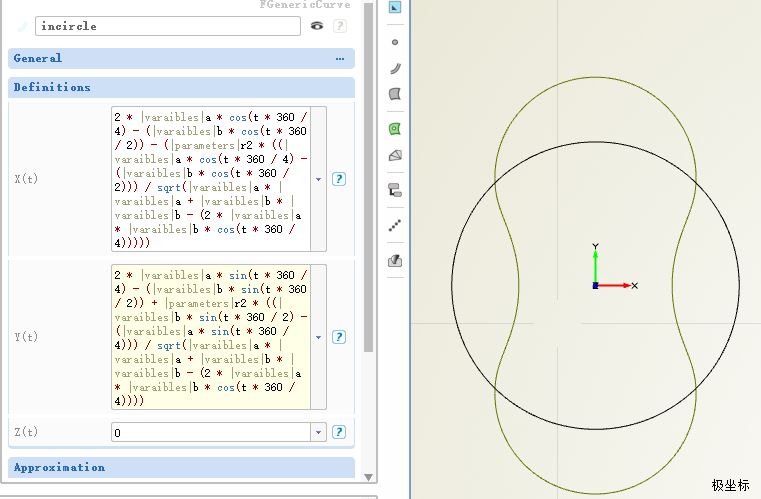

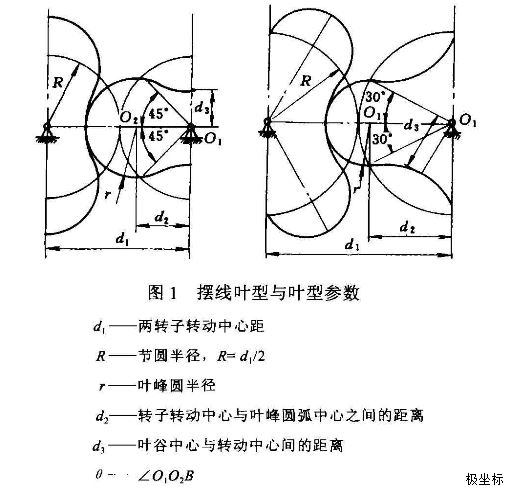

转子泵是借助于工作腔里的多个固定容积输送单位的周期性转化来达到输送流体的目的的,在工作过程中实际上是通过一对同步旋转的转子进行同步反方向旋转,使泵的容积发生变化,从而构成较高的真空度和排放压力。其转子端面型线有摆线、渐开线和圆弧型。渐开线型的转子腔容积利用系数较高,在鼓风机中应用较多,而摆线型转子在工业泵中应用较多,特别适合卫生级介质和腐蚀性、高粘度介质的输送。本应用就是一款二叶摆线型非接触式转子泵。 如下图所示摆线型的转子叶型由叶峰和叶谷组成,叶峰是以O2为圆心,r为半径的圆弧,位于节圆(半径R)以外;叶谷是以叶峰为基准线的共轭曲线,位于节圆以内。根据共轭条件:两转子有唯一的接触点,两转子接触点处的矢量在接触点的公法线方向上速度投影为零,可以得到转子的理论型线方程。理论型线下的一对转子是相互啮合的,实际工作中转子之间以及转子与腔壁之间需要一定的间隙,初始设计一般为0.17-0.44mm。图二显示了叶谷部分的实际型线定义,其中节圆半径a,叶谷中心与转动中心间距b等参数需要根据实际流量等设计需求来确定。
