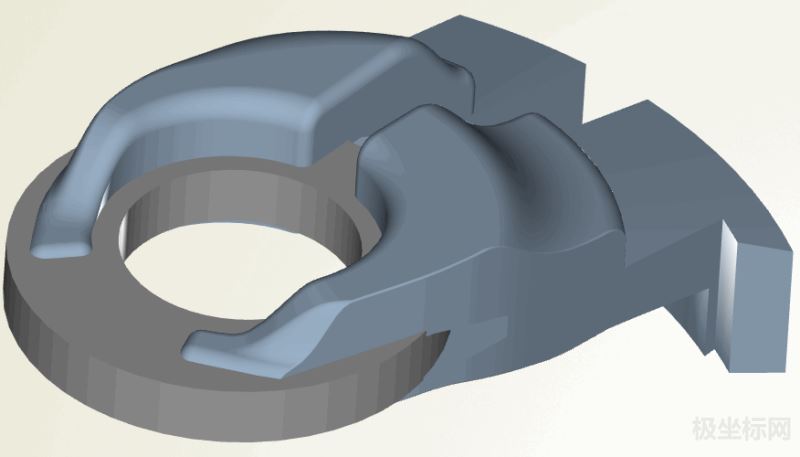

齿轮泵流道设计

左键：旋转；中键：平移；滚轮：缩放

次浏览

应用编号：

应用版本：

基本应用

温馨提示：

项目作者:

管理员

地址：浙江省宁波市

公司：宁波至高点工业设计有限公司

关注

私信他

关于：

该应用作者为极坐标网管理员：宁波至高点工业设计有限公司技术团队。

序号	参数名
1.	A臂起始端控制点1移动	[0.3,0.6]	参数演示
2.	A臂起始端控制点2移动	[0.3,0.6]	参数演示
3.	A臂中部凸台内径值	[35,60]	参数演示
4.	A臂起始端凸台内径值	[35,60]	参数演示
5.	A臂终止端外径值	[40,48]	参数演示
6.	A臂凸台比率	[0.2,0.7]	参数演示
7.	A臂凸台起始高度	[23,28]	参数演示
8.	B臂起始端控制点1移动	[0.2,0.6]	参数演示
9.	B臂起始端控制点2移动	[0.3,0.7]	参数演示
10.	B臂中部凸台内径值	[35,40]	参数演示
11.	B臂起始端凸台内径值	[40,60]	参数演示
12.	B臂终止端外径值	[41,44]	参数演示
13.	B臂凸台比率	[0.2,0.7]	参数演示
14.	B臂凸台起始高度	[23,28]	参数演示

齿轮泵最基本形式就是两个齿轮在一个紧密配合的壳体内相互啮合旋转，物料在吸入口进入两个齿轮中间，并充满这一空间，并随着齿的旋转沿壳体运动，最后在两齿啮合时排出。

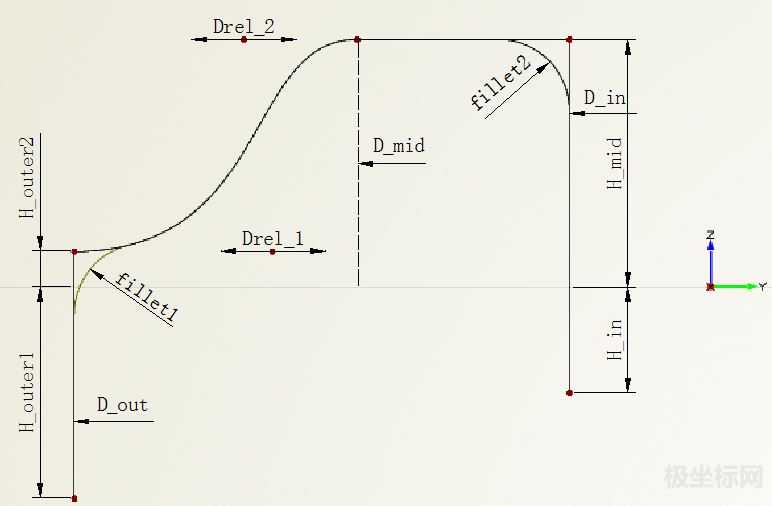

本应用使用CAESES软件建立参数化模型并定义参数。流道截面使用组合曲线表述，该曲线有多个参数控制，如图中所示的截面轮廓示意，任何一个参数的改变均会使模型产生一定的变化。流道曲面使用meta surface功能基于变化的截面轮廓创建，之后再由周边的模型特征进行修剪，最终使模型成型。调整给定的参数，使流道的截面轮廓变形，可以得到不同的变种模型，结合CFD的分析计算，就能够准确的得到性能最优的齿轮泵流道。
