压水室是泵不可缺少的过流部件,它将来自叶轮的液体引向管路系统或下一级叶轮。主要作用有:将叶轮流出的液体搜集起来,造成轴对称的出流条件,并送达下一级叶轮进口;降低流速,使动能转变为压能,以便减小液体流往下级叶轮的水力损失;消除液体环量,以满足次级叶轮法向进口水流条件及减小压出管路中的水力损失。

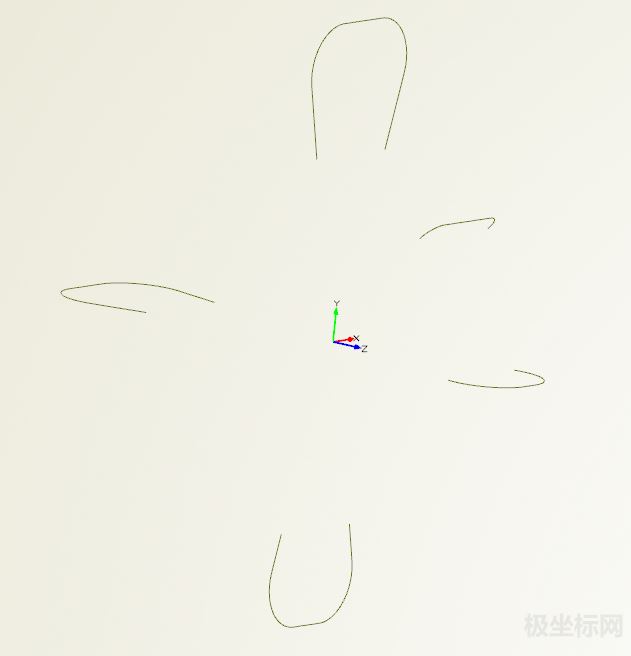

压水室有螺旋形,环形以及叶片式三类,本应用即为螺旋形压水室,也是水动力性能较好且应用最广的一种。它由螺旋线部分和扩散管两部分组成,由隔舌将两者分开。断面形状通常有梯形,矩形以及圆形。设计过程中,在其平面上均匀地选择8个断面,彼此相隔45°,将第八断面置于扩散段进口。首先按照设计需求确定第八断面面积,其它断面按照Vu=const的假定线性递减。此外,扩散管,隔舌的位置同样是参数化设计,可由用户修改尺寸位置。
