双吸泵作为离心泵的一种重要形式,因其具有扬程高、流量大等特点,在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成,从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点:它相当于两个相同直径的单吸叶轮同时工作,在同样的叶轮外径下流量可增大一倍;泵壳水平中开,检查和维修方便,同时,双吸泵进出口在同一方向上且垂直于泵轴,利于泵和进出水管的布置与安装;双吸泵的叶轮结构对称,没有轴向力,运行较平稳。

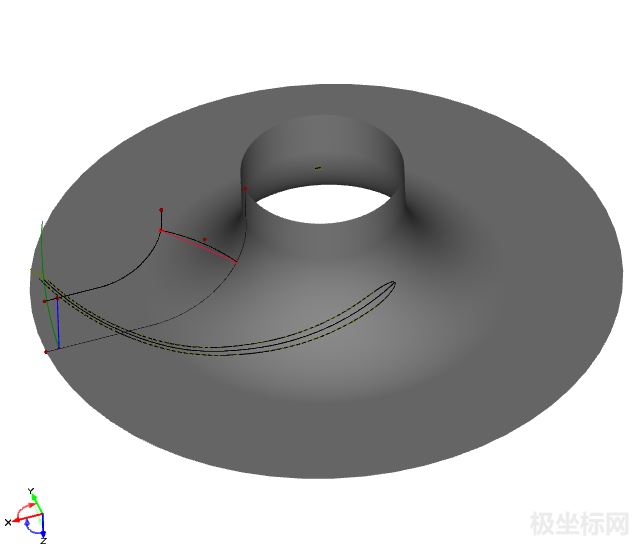

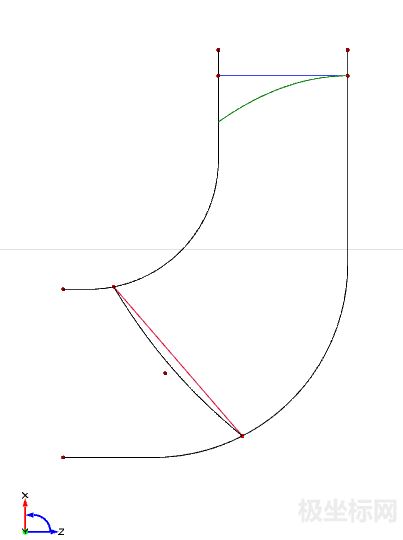

叶片的生成可分为四个步骤: 首先需要确定前后缘的截取位置以及形状,然后创建三条中弧线,并使用loftsurface功能连接生成中弧面。第三部,截取得到该中弧面上任意位置处的截面线,并向两侧偏移一定厚度,形成实际叶片型线。最后通过metasurface功能,将每一个位置处的叶片型线组合生成一个完整的曲面,即可得到最后的叶片。
叶片的生成可分为四个步骤: 首先需要确定前后缘的截取位置以及形状,然后创建三条中弧线,并使用loftsurface功能连接生成中弧面。第三部,截取得到该中弧面上任意位置处的截面线,并向两侧偏移一定厚度,形成实际叶片型线。最后通过metasurface功能,将每一个位置处的叶片型线组合生成一个完整的曲面,即可得到最后的叶片。
