离心泵的吸水室指水泵的进口法兰到叶轮进口前的过流部件。吸水室的作用是把液体按要求的条件引入叶轮,即:保证叶轮进口速度场稳定、速度分布均匀,大小适当、流动方向符合要求,以减小水力损失。一般吸水室中的速度较小,因而水力损失和压出室相比影响要小的多,但是吸水室中的流动状态,直接影响叶轮中的流动情况,主要是对泵的气蚀性能影响较大。常见的吸水室有直锥管、环形以及半螺旋型吸水室,本应用即半螺旋型吸水室。
设计过程可大致分为四步:

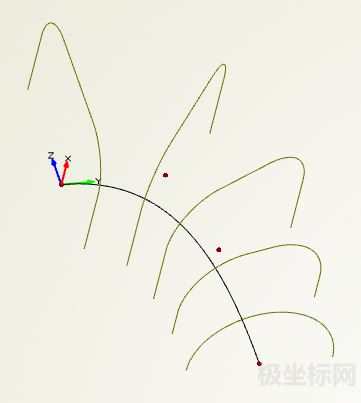

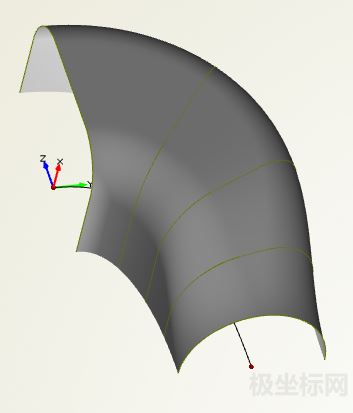

1:外壳的第一部分是由一参数化的截面型线通过一指定路径扫掠生成,扫掠过程中截面形状会发生变化,第二部分依据扫掠结束位置截面型线旋转生成。

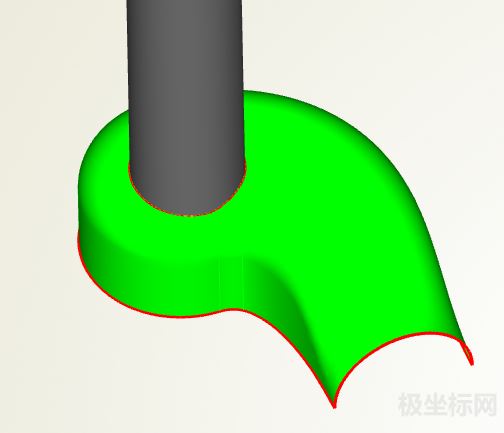

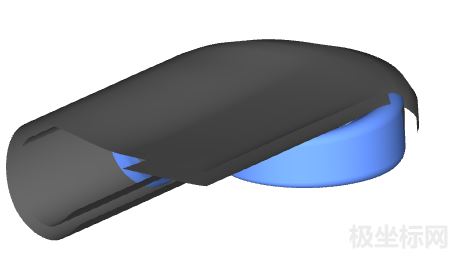

2. 吸水室外壳底面为X=0平面,与蜗壳模型会产生干涉,故需要通过蜗壳模型对吸水室外壳进行裁剪,从而保证没有结构冲突。首先通过一个Feature创建包裹住蜗壳的一个曲面,然后将这个曲面向外做一定的偏移,形成裁剪面,最后与外壳相互裁剪。

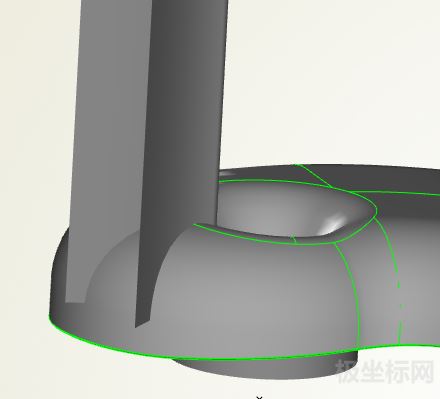

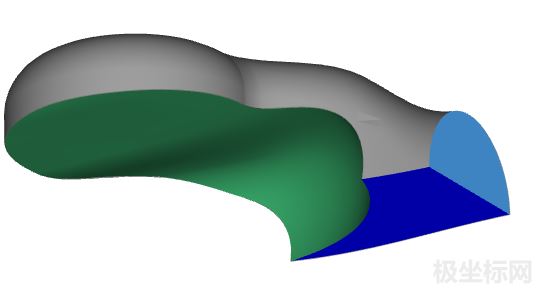

3.出口和鼻端特征思路比较类似,都是先创建一个brep实体,然后与外壳相互裁剪。
