关于：

该应用作者为极坐标网管理员：宁波至高点工业设计有限公司技术团队。

序号	参数名
1.	直线段宽度因子	[0.9,1.2]	参数演示
2.	直线段高度因子	[0.8,1.2]	参数演示
3.	直线段导圆因子	[0.8,1.3]	参数演示
4.	直线段长度	[3,6]	参数演示
5.	直线段顶板上翘角	[20,30]	参数演示
6.	直锥段底面高度	[2.5,3.5]	参数演示
7.	直锥段顶面高度	[0.5,1]	参数演示
8.	直锥段顶面出口半径	[0.5,0.7]	参数演示
9.	直锥段起始位置	[1.5,3]	参数演示
10.	曲线段控制因子1	[1,2]	参数演示
11.	曲线段控制因子2	[1,2]	参数演示

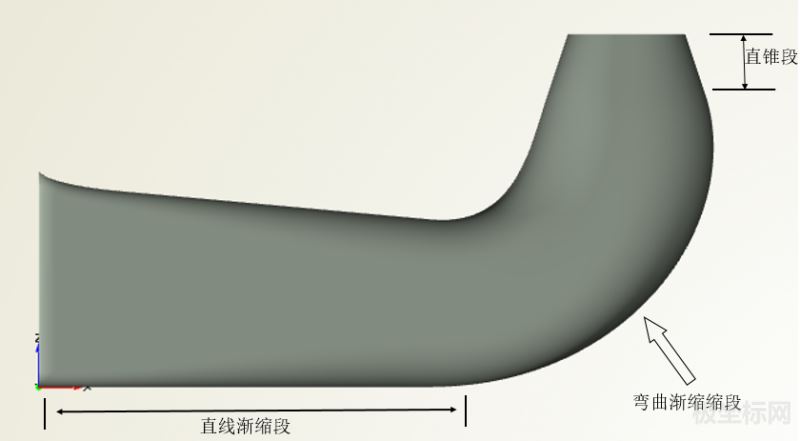

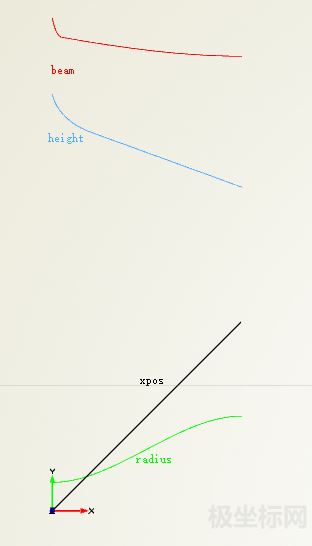

肘形吸水室是用于立式大型轴流泵和大型混流泵的吸水室，因其在形状上类似于人体的胳膊肘而得名。其特点是高度较大，而宽度较小，是我国大型泵站中应用最早最广泛的水流通道，南水北调东线工程的多数泵站采用了这种进水流道。其主要尺寸分为三段：直线渐缩段，弯曲渐缩段以及直锥段。直线渐缩段截面形状为矩形，其中宽B高H导圆半径R。这三个参数沿X方向的变化由各自的参数曲线控制，如下图所示，最后由curve engine驱动形成meta surface。

直锥端由两个不同半径的圆构成，曲线渐缩段由Fillet Surface连接直线段和直锥段来实现，具体形状可有两个参数因子控制。
