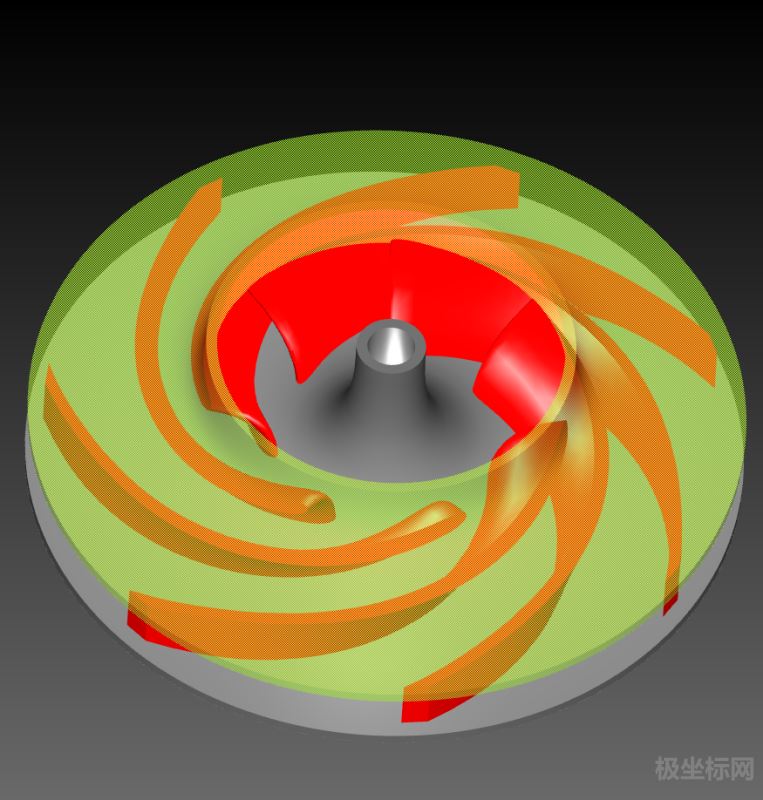

比转速100的离心泵叶轮

左键:旋转;中键:平移;滚轮:缩放
   次浏览

应用编号:
应用版本:

项目作者:

管理员

地址:浙江省宁波市

公司:宁波至高点工业设计有限公司

关注
私信他
关于:
该应用作者为极坐标网管理员:宁波至高点工业设计有限公司技术团队。
序号 参数名 默认值
1. 流量Q(m^3/h)  [10,30000] 参数演示
2. 转速(rpm)  [300,3000] 参数演示
3. 叶片周向包角(degree)  [103,143] 参数演示
4. 叶片数  [6,8] 参数演示
5. 叶片前缘厚度(mm)  [1,未限制] 参数演示
6. 叶片尾缘厚度(mm)  [1,未限制] 参数演示
7. 前盖板厚度(mm)  [1,未限制] 参数演示
8. 后盖板厚度(mm)  [1,未限制] 参数演示
9. 转轴内直径(mm)  [0,未限制] 参数演示
10. 转轴外直径(mm)  [0,未限制] 参数演示

服务器正在处理,请稍后...

       离心泵是利用叶轮旋转使水发生离心运动来抽水的机械,其核心部件是离心泵叶轮,叶轮设计的好坏直接决定着泵的性能。

       本离心泵叶轮的设计抛弃传统的相似换算法和速度系数法,设计师按照经验直接进行的3D设计。

       本离心泵的设计比转速为100,设计流量24.5m^3/s,设计扬程18m,设计转速为2900rpm,用户可以按照自身需求调整流量和转速,模型会自动调整尺寸。


Ns=100离心泵叶轮cfd计算结果

1、计算工况

1 计算工况点

工况

流量(m3/h

转速(r/min

75%流量

18.375

2900

额定流量

24.500

2900

125%流量

30.625

2900



2、扬程及效率曲线

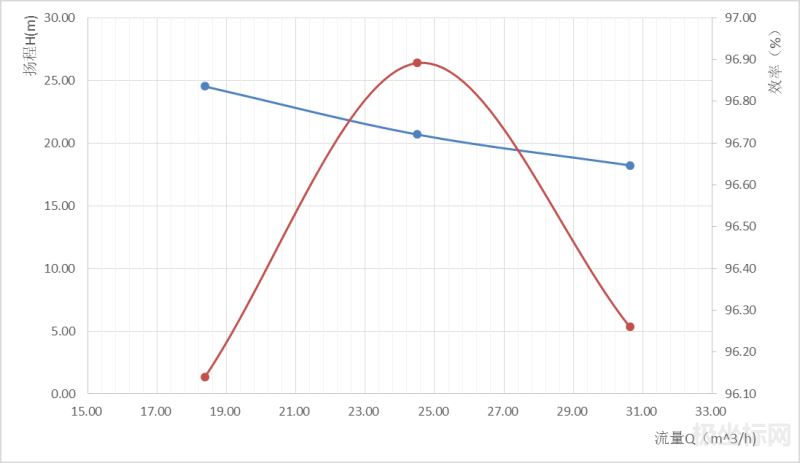

1 叶轮效率及扬程曲线

3、叶轮压力场,流线和速度场

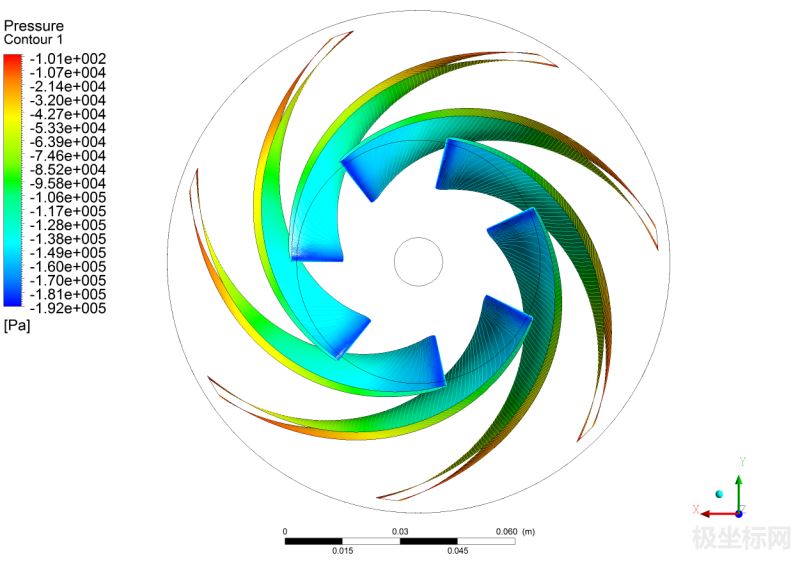

1 额定流量叶片工作面压力场

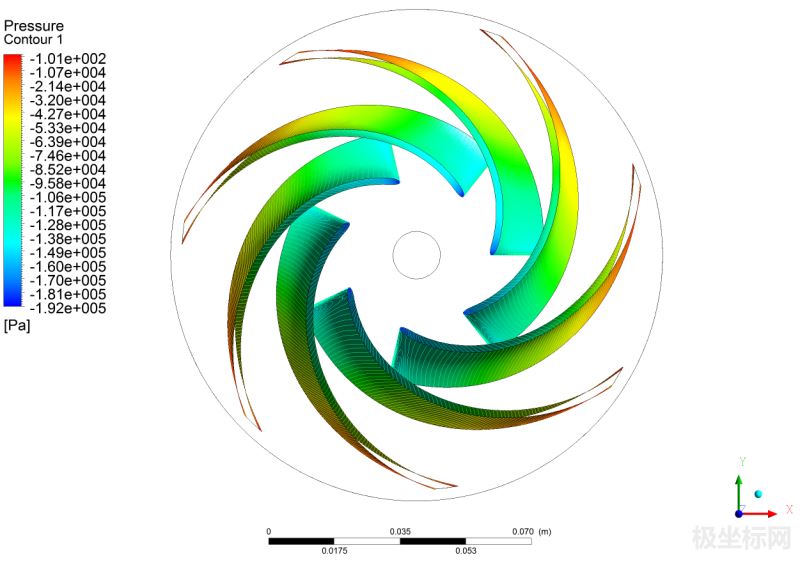

2 额定流量叶片吸力面压力场

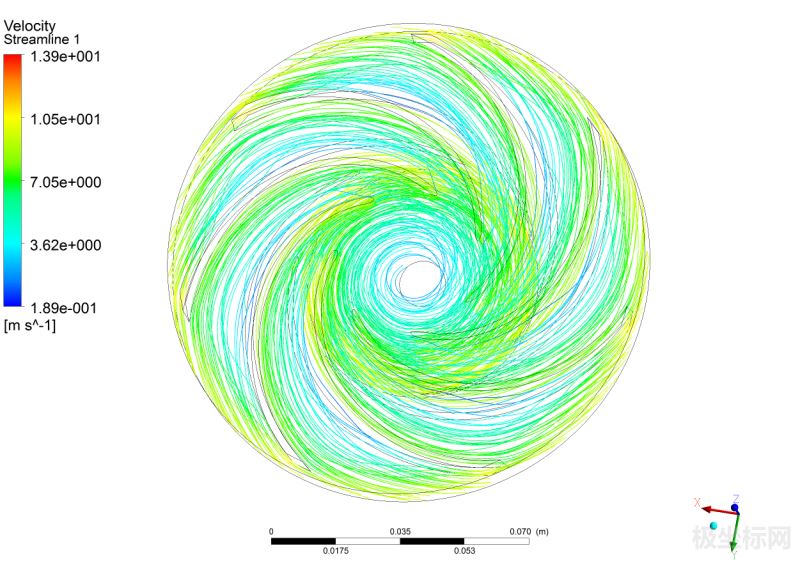

3 额定流量叶轮流线

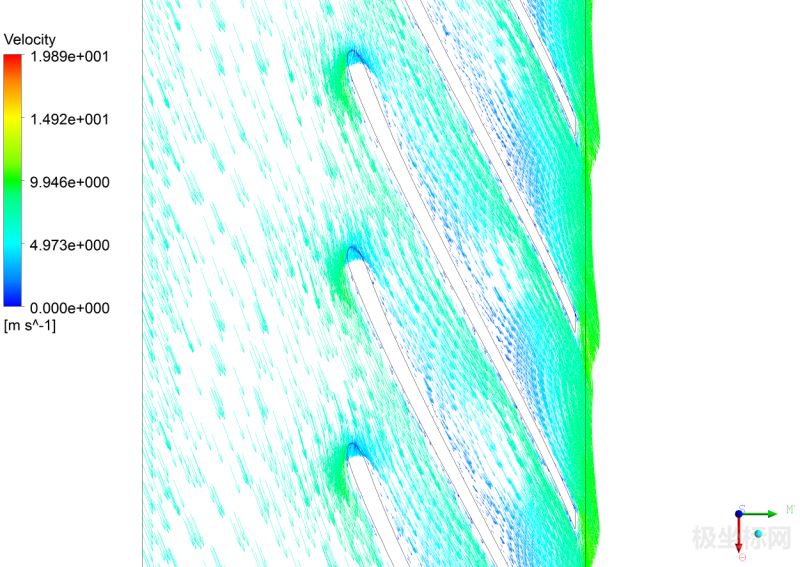

4 额定流量叶片截面速度矢量(span=0.1

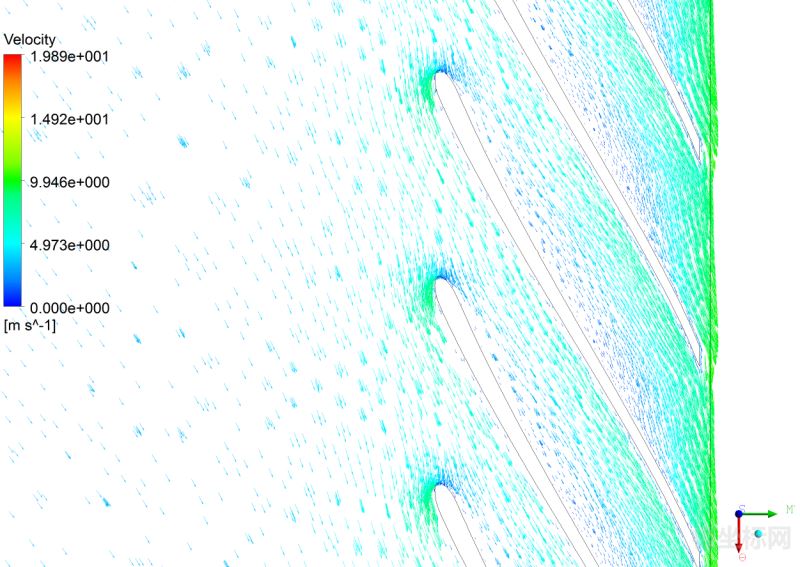

5 额定流量叶片截面速度矢量(span=0.5

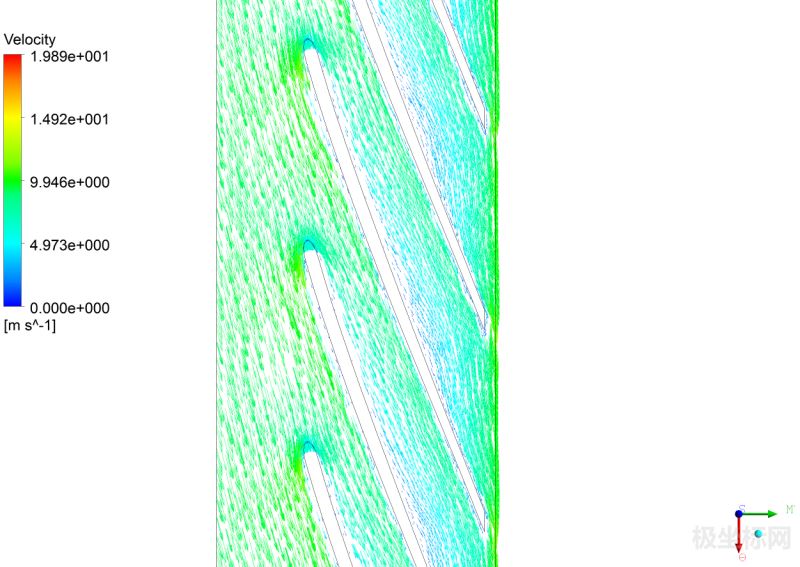

6 额定流量叶片截面速度矢量(span=0.9
