离心泵是通过高速旋转的叶轮叶片带动液体转动，将液体甩出，从而将液体沿管路进行输送的机械。离心泵中最重要的部件是离心叶轮，设计的好坏直接影响了离心泵的性能。并且由于叶轮叶片曲面复杂，影响因素多，因此叶轮设计至关重要。
本应用比转速为73，默认模型叶片数为6，流量Q=148m³/h，转速n=2900r/min。
依据泵比转速相似准则，由公式
Q2/Q1=(n2/n1)*(D2/D1)^3
可得叶轮尺寸D与流量Q、转速n的关系为：
D1/D2=((n2*Q1)/(n1*Q2))^(1/3)。
用户可以根据自身需求改变流量Q和转速n，模型会按照此关系自动进行比例缩放。

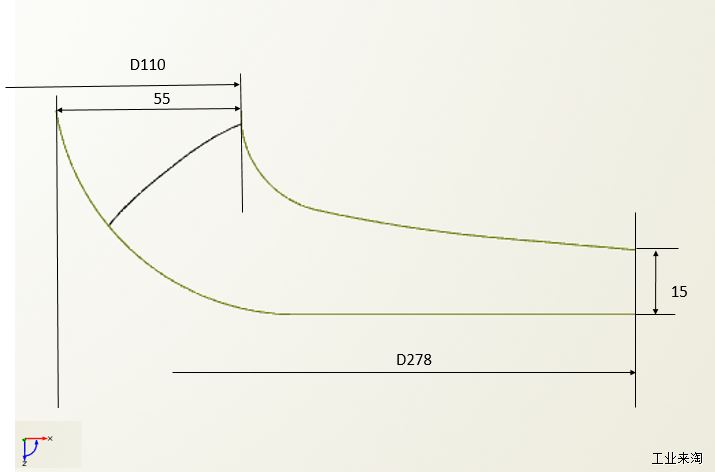

子午面示意图
暂无介绍
