T9-35-1型离心式通风机
左键:旋转;中键:平移;滚轮:缩放
- 次浏览
- 应用编号:
离心式风机是一种常见的通风机类型,叶片旋转对气体做功,气体压力和速度得以提高,并在离心力作用下沿着叶道甩向蜗形机壳。因气体在叶轮内的流动主要是在径向平面内,故又称径流通风机。

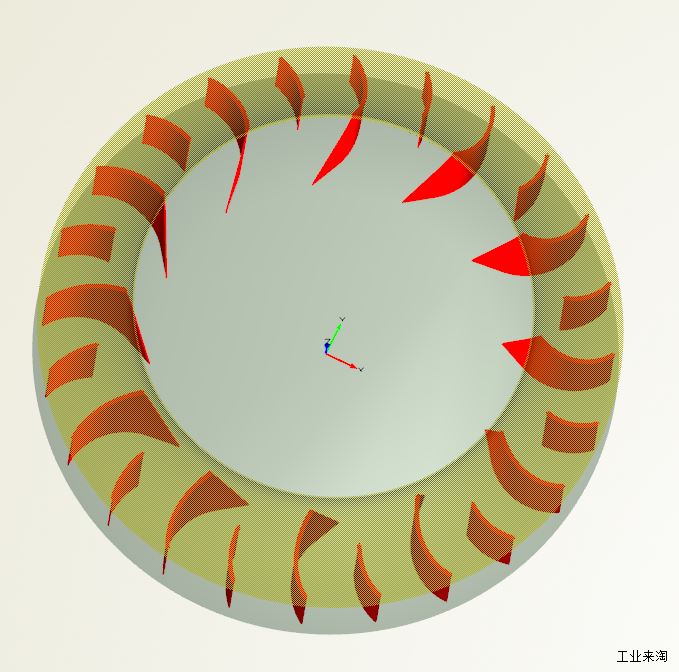

本应用默认模型大叶片数为12,小叶片数为12,流量Q=414.52m³/h,转速n=2000/min。
该型风机最高效率点的无因次性能参数:
依据比转速相似准则,由公式
Q2/Q1=(n2/n1)*(D2/D1)^3
可得叶轮尺寸D与流量Q、转速n的关系为:
D1/D2=((n2*Q1)/(n1*Q2))^(1/3)。
用户可以根据自身需求改变流量Q和转速n,模型会按照此关系自动进行比例缩放。
