应用介绍
本离心泵比转速为200,默认模型叶片数为7,流量Q=160.6m³/h,转速n=2900r/min。原模型的CFD计算结果见分析报告。
1、基本参数中输入流量、扬程、叶片数等参数。依据泵相似准则,可得叶轮尺寸D与流量Q、转速n的关系为下式,用户可以根据自身需求改变流量Q和转速n,模型会按照此关系自动进行比例缩放:D1/D2=((n2*Q1)/(n1*Q2))^(1/3)。
2、高级参数罗列了原型泵的叶轮和蜗壳的重要建模参数,用户输入它们的值变化范围,就会在相应的范围的进行优化计算,找到优化的方案。需要注意的是参数变化应该尽量合理,才能确保正确生成模型。

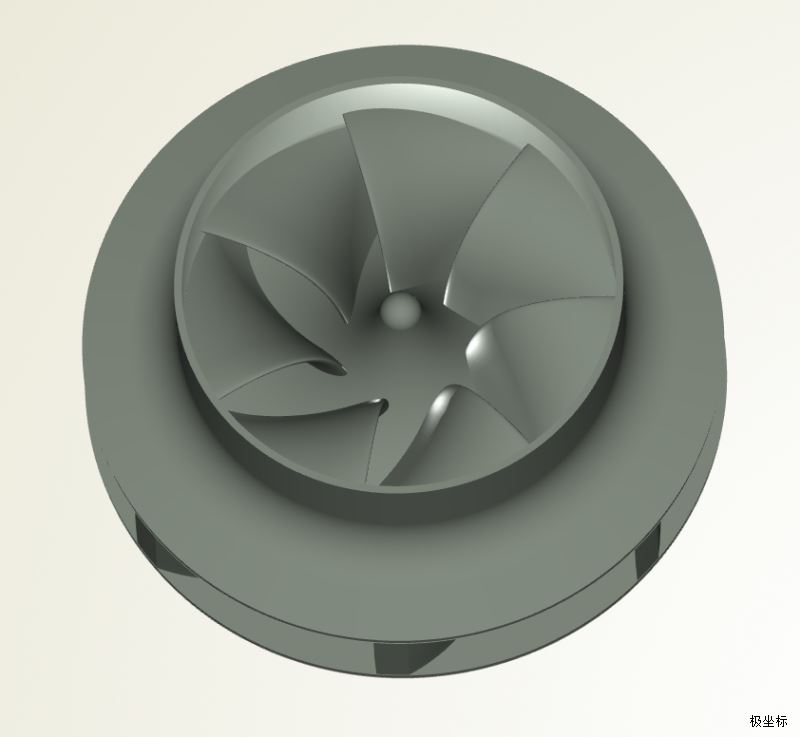

图1 叶轮

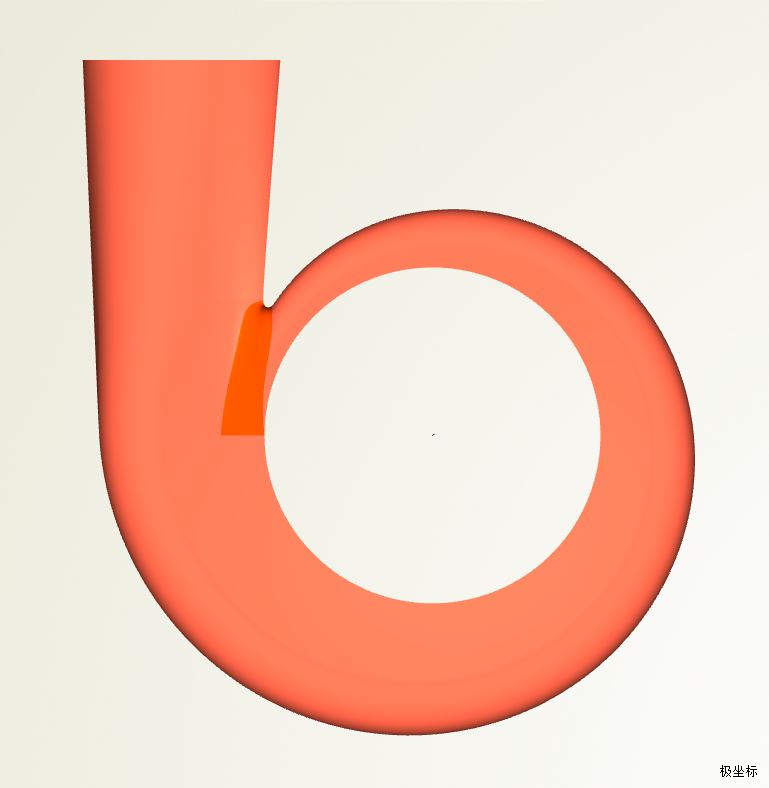

图2 蜗壳
计算结果
1、计算工况
表1 计算工况点
工况 |
流量(m³/h) |
转速(r/min) |
75%流量 |
120.45 |
2900 |
额定流量 |
160.6 |
2900 |
125%流量 |
200.75 |
2900 |

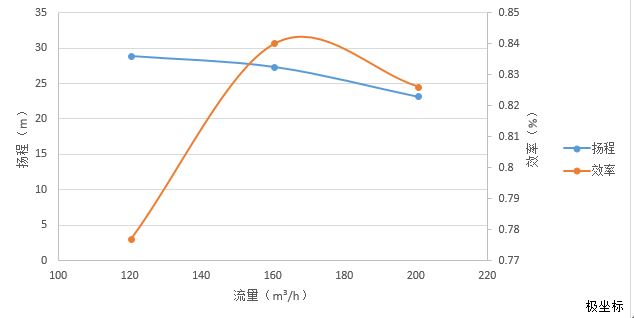

2、扬程及效率曲线

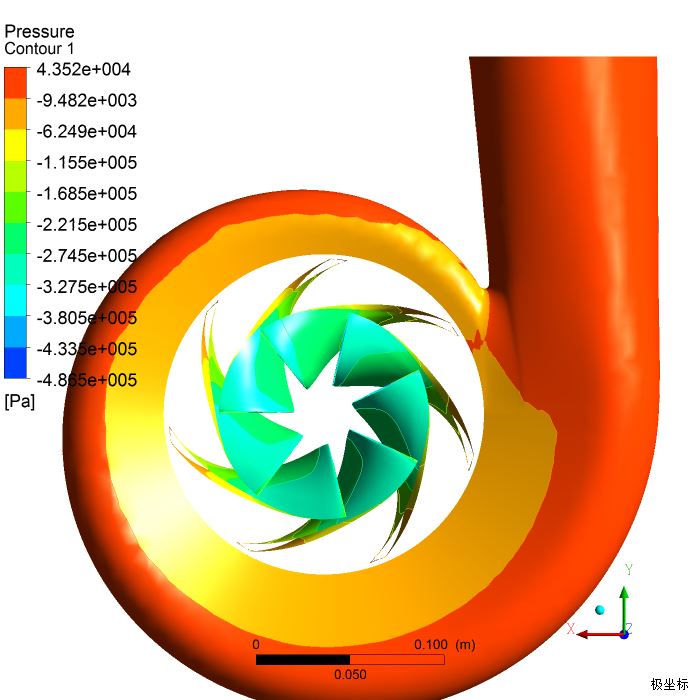

3、叶轮压力场,流线和速度场

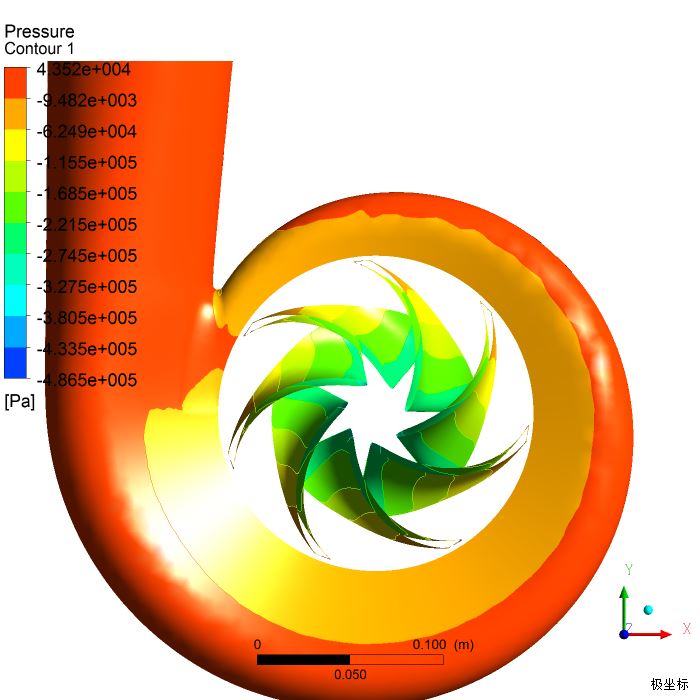

图1 额定流量工作面压力场
图2 额定流量吸力面压力场

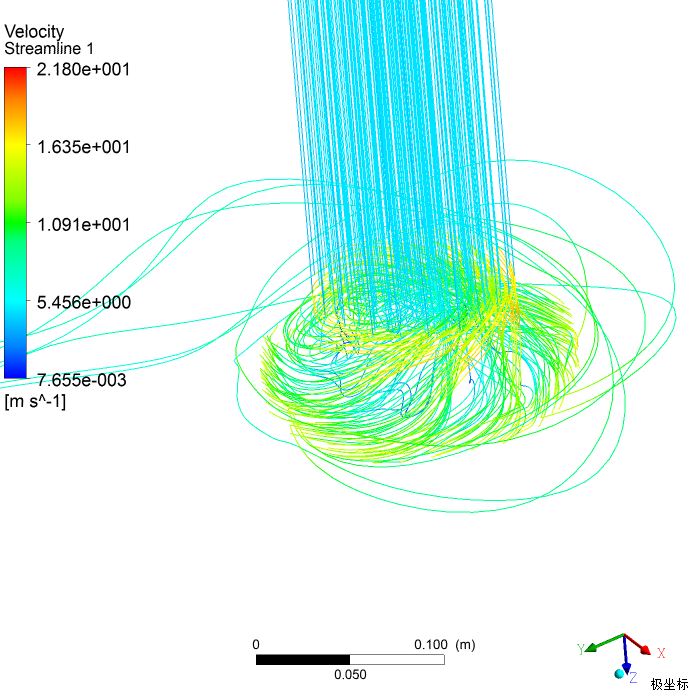

图3 额定流量流线

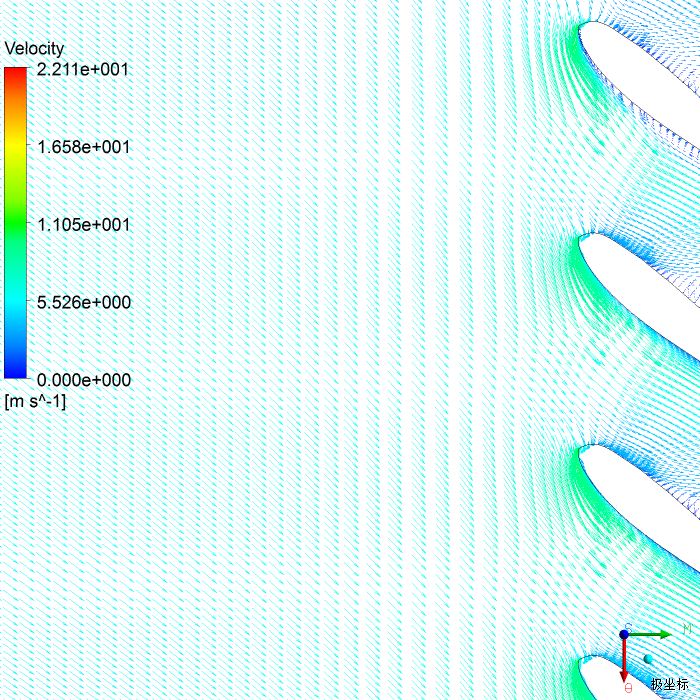

图4 额定流量叶片速度矢量(span=0.1)

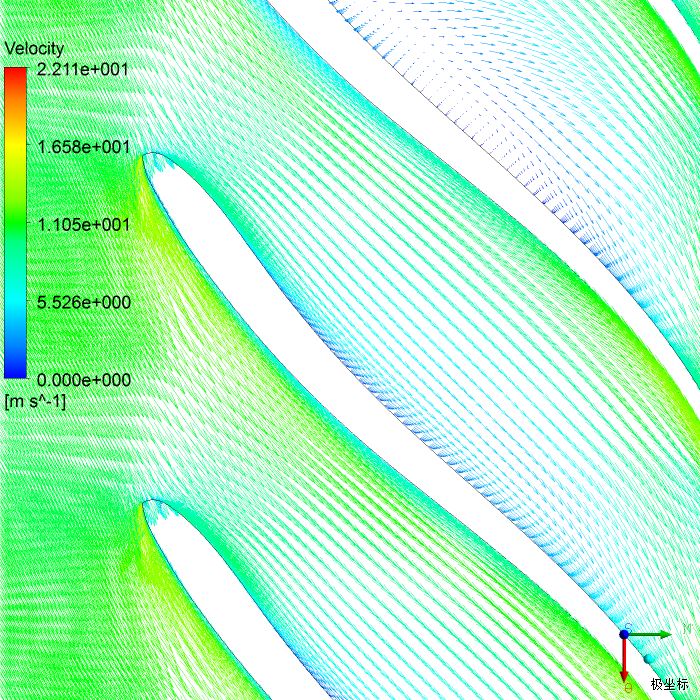

图5 额定流量叶片速度矢量(span=0.5)

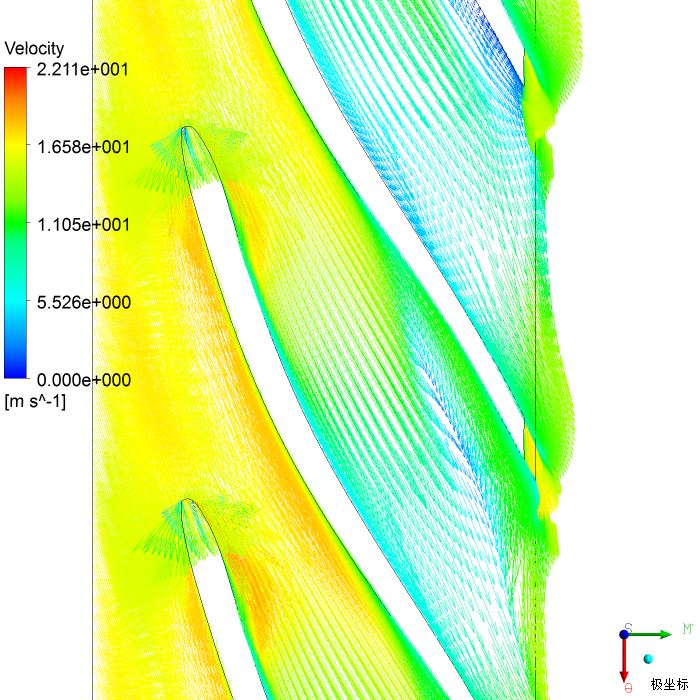

图5 额定流量叶片速度矢量(span=0.9)
