应用介绍

     本离心泵型号DM7。比转速为103，默认模型叶片数为6，流量Q=130m³/h，转速n=1450r/min。原模型的CFD计算结果见分析报告。

1、基本参数中输入流量、扬程、叶片数等参数。依据泵相似准则，可得叶轮尺寸D与流量Q、转速n的关系为下式，用户可以根据自身需求改变流量Q和转速n，模型会按照此关系自动进行比例缩放：D1/D2=((n2*Q1)/(n1*Q2))^(1/3)。

2、高级参数罗列了原型泵的叶轮和蜗壳的重要建模参数，用户输入它们的值变化范围，就会在相应的范围的进行优化计算，找到优化的方案。需要注意的是参数变化应该尽量合理，才能确保正确生成模型。

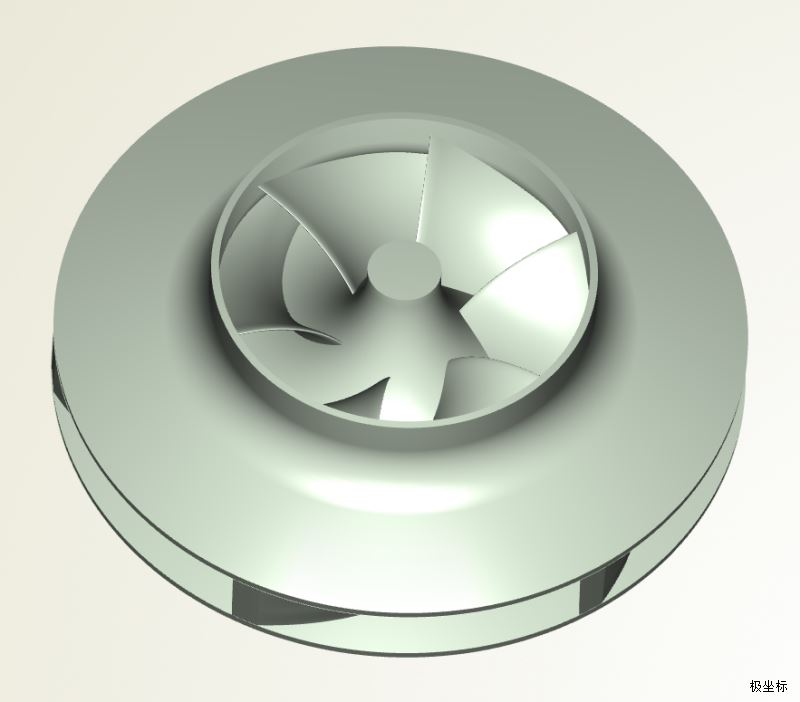

                                                                                                                        图1 叶轮

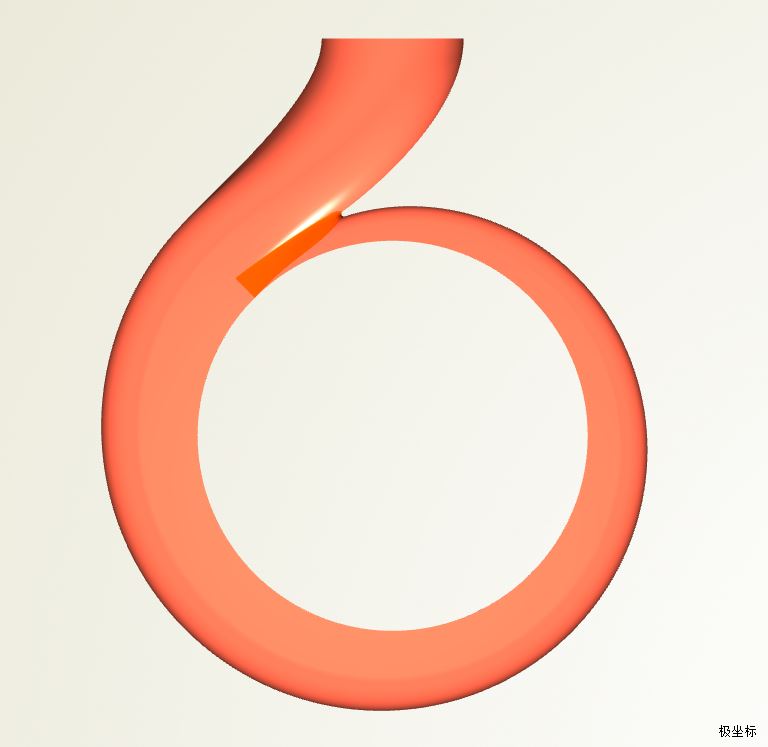

                                                                                                                图2 蜗壳

                                                                                                计算结果

1、计算工况

                                        表1 计算工况点

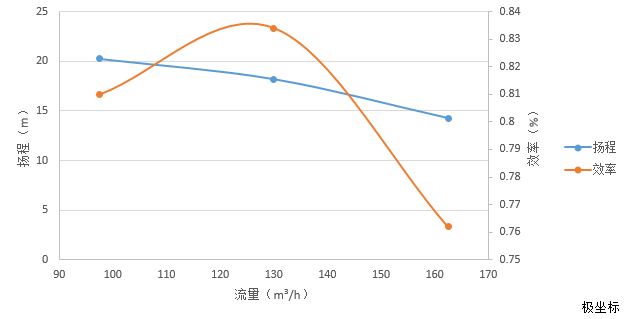

2、扬程及效率曲线

3、叶轮压力场，流线和速度场

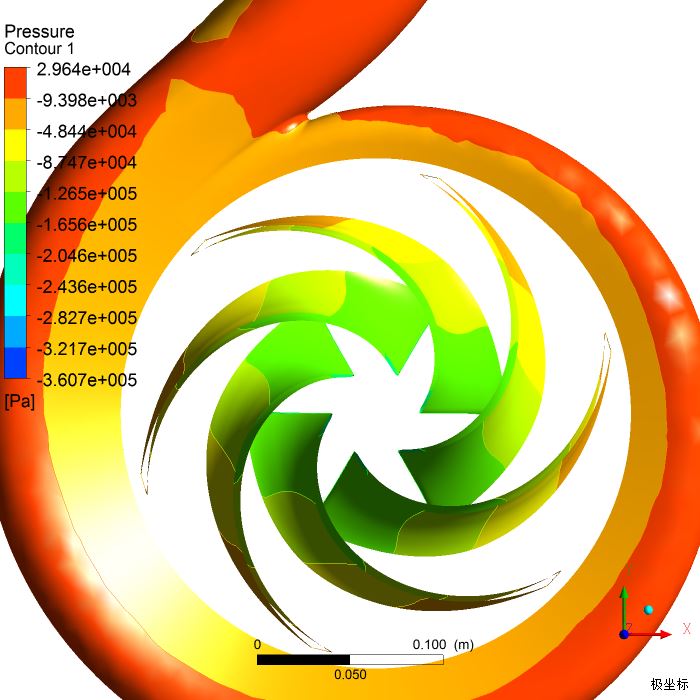

                                                                                         图1 额定流量工作面压力场

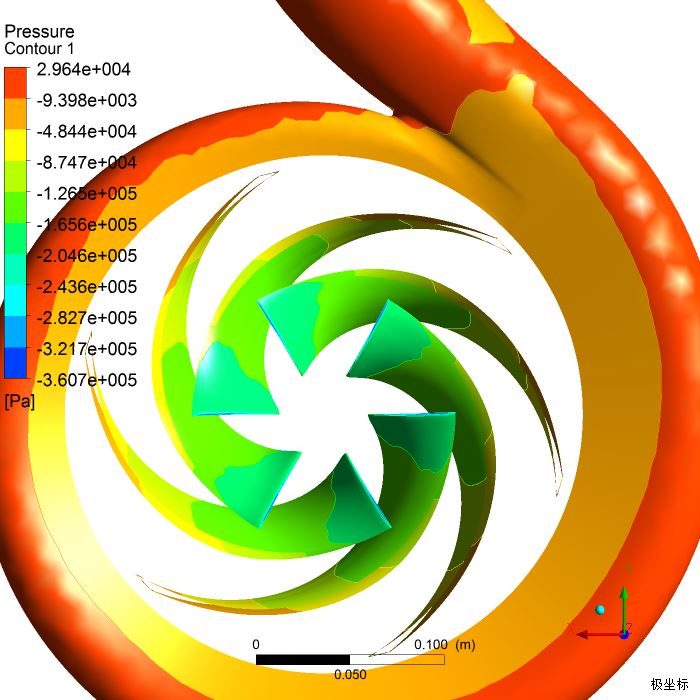

                                                                                       图2 额定流量吸力面压力场

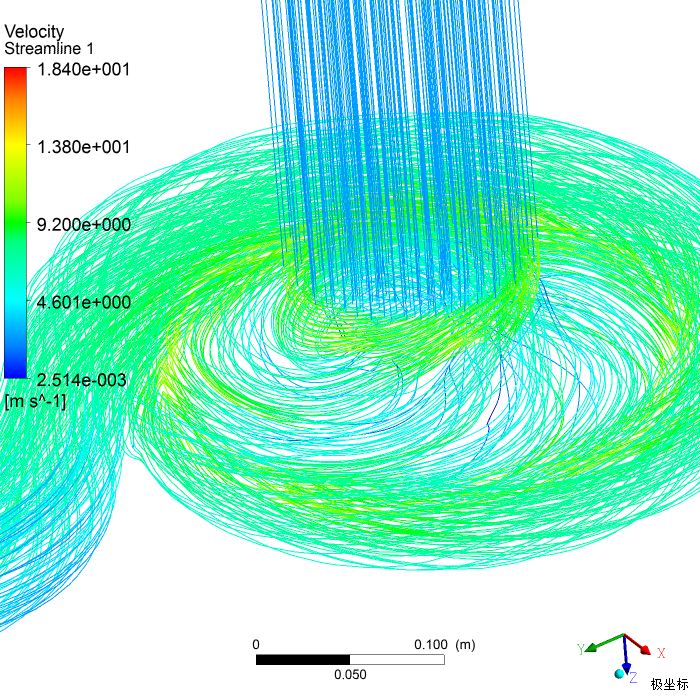

                                                                                         图3 额定流量流线

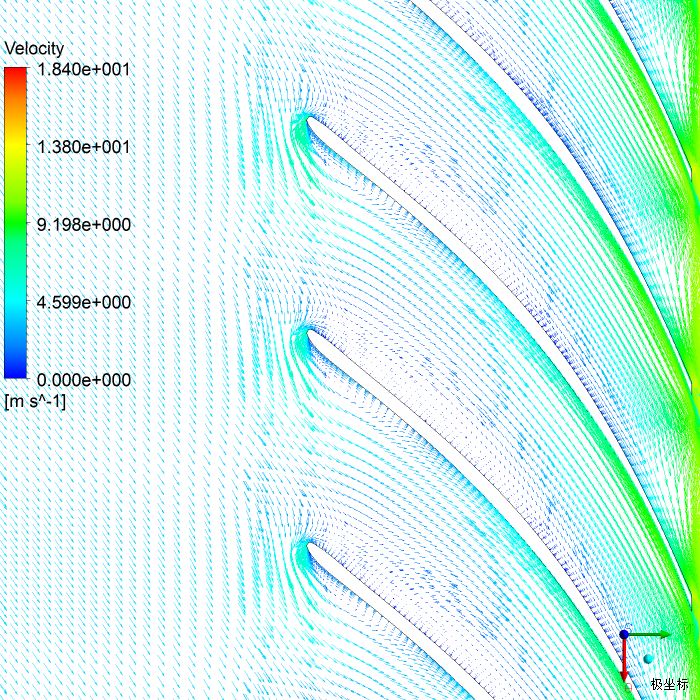

                                                                                  图4 额定流量叶片速度矢量（span=0.1）

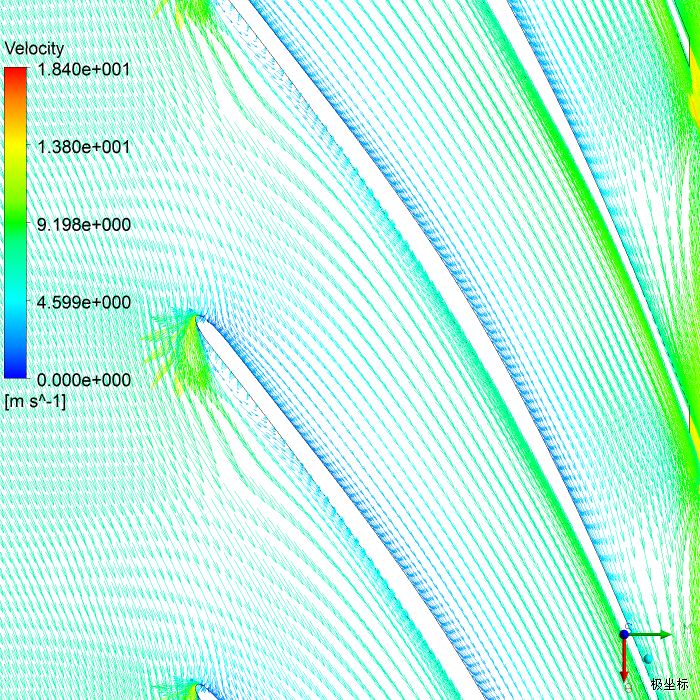

                                                                                         图5 额定流量叶片速度矢量（span=0.5）

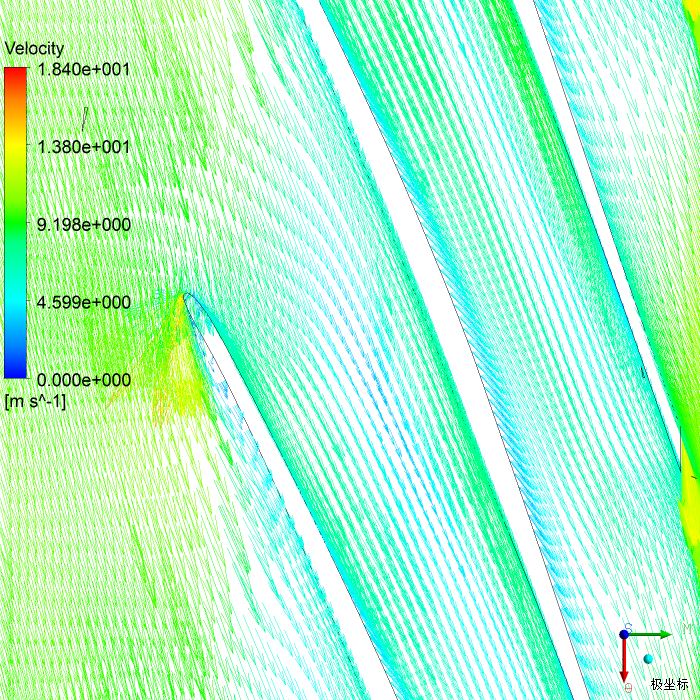

                                                                                       图5 额定流量叶片速度矢量（span=0.9）
